尺寸 | 轴载 | 量程 | 规格 |
3x12m | 18~30t | 60~100t | U梁结构，花纹板/平板台面可选 桥式/柱式传感器可选 不锈钢/塑料接线盒可选 单屏蔽/双屏蔽电缆线可选 配套栏杆可选 |
3x14m | |||
3x16m | |||
3x18m |
组合方式：
模块种类 | 模块长度 |
长模块 | 5.52m |
短模块 | 3.52m |
传感器梁 | 0.36m |
3x12m | 0.36 | 3.52 | 0.36 | 3.52 | 0.36 | 3.52 | 0.36 |
3x14m | 0.36 | 3.52 | 0.36 | 5.52 | 0.36 | 3.52 | 0.36 |
3x16m | 0.36 | 5.52 | 0.36 | 3.52 | 0.36 | 5.52 | 0.36 |
3x18m | 0.36 | 5.52 | 0.36 | 5.52 | 0.36 | 5.52 | 0.36 |
型号说明：
E：模块化设计，最大量程可达100t

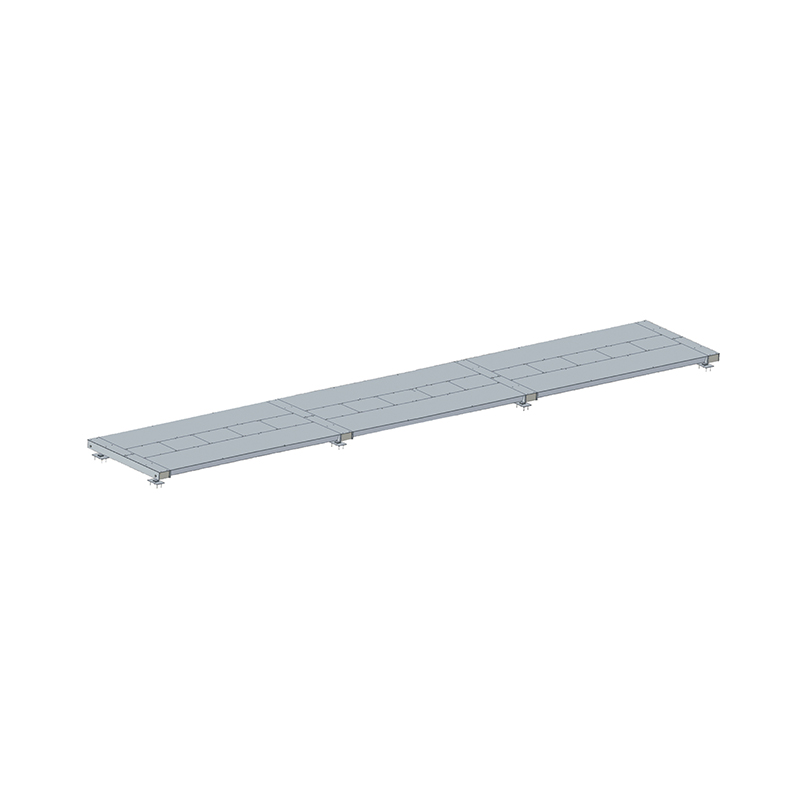

E-1：模块化设计，中间部分带盖板
尺寸 | 轴载 | 量程 | 规格 |
3x12m | 18~30t | 60~100t | U梁结构，花纹板/平板台面可选 桥式/柱式传感器可选 不锈钢/塑料接线盒可选 单屏蔽/双屏蔽电缆线可选 配套栏杆可选 |
3x14m | |||
3x16m | |||
3x18m |
组合方式：
模块种类 | 模块长度 |
长模块 | 5.52m |
短模块 | 3.52m |
传感器梁 | 0.36m |
3x12m | 0.36 | 3.52 | 0.36 | 3.52 | 0.36 | 3.52 | 0.36 |
3x14m | 0.36 | 3.52 | 0.36 | 5.52 | 0.36 | 3.52 | 0.36 |
3x16m | 0.36 | 5.52 | 0.36 | 3.52 | 0.36 | 5.52 | 0.36 |
3x18m | 0.36 | 5.52 | 0.36 | 5.52 | 0.36 | 5.52 | 0.36 |
型号说明：
E：模块化设计，最大量程可达100t
E-1：模块化设计，中间部分带盖板
